نطاق التطبيق
اكتشف ما إذا كان المنتج يحتوي على شوائب معدنية، وسيقوم جهاز الرفض تلقائيًا برفض المنتجات دون المستوى المطلوب.
تُستخدم هذه المعدات في نهاية خطوط الإنتاج الآلية المختلفة. ويمكن تحقيق الكشف الدقيق عن أنواع الأطعمة المختلفة والشوائب المعدنية المختلفة.

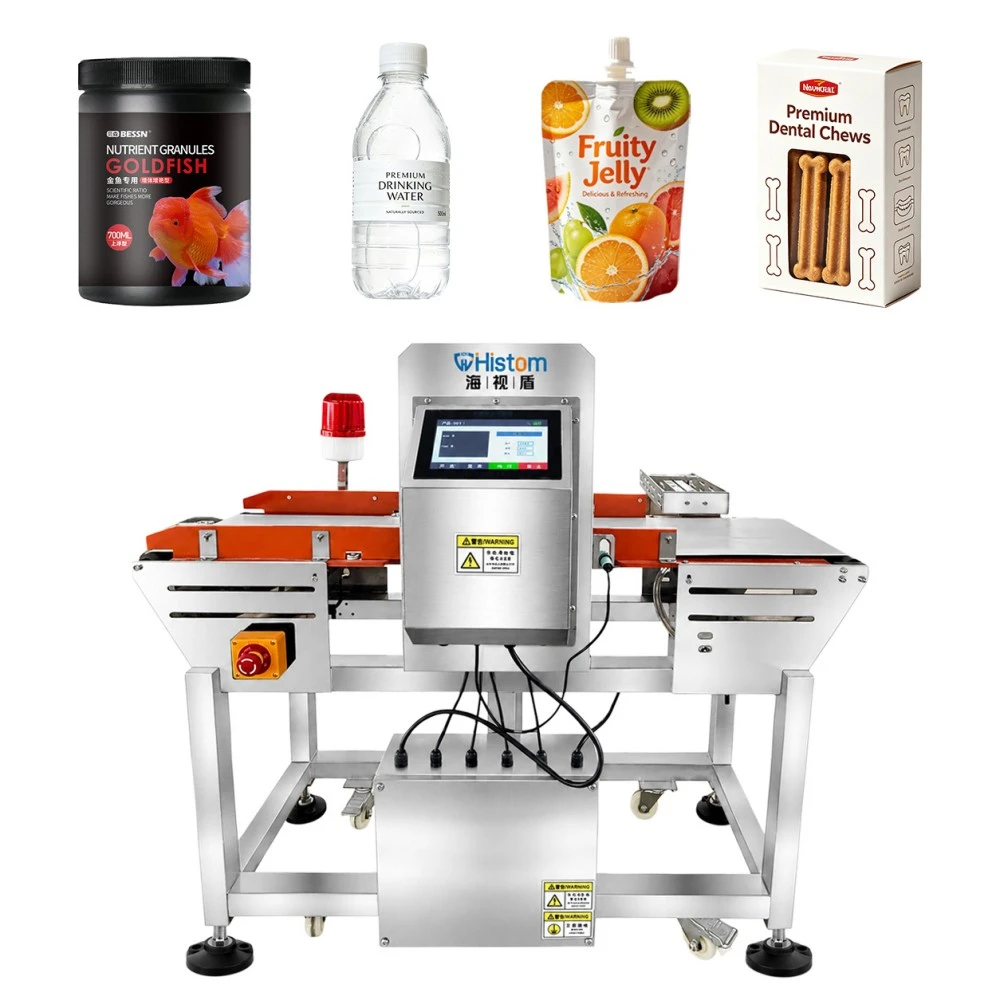

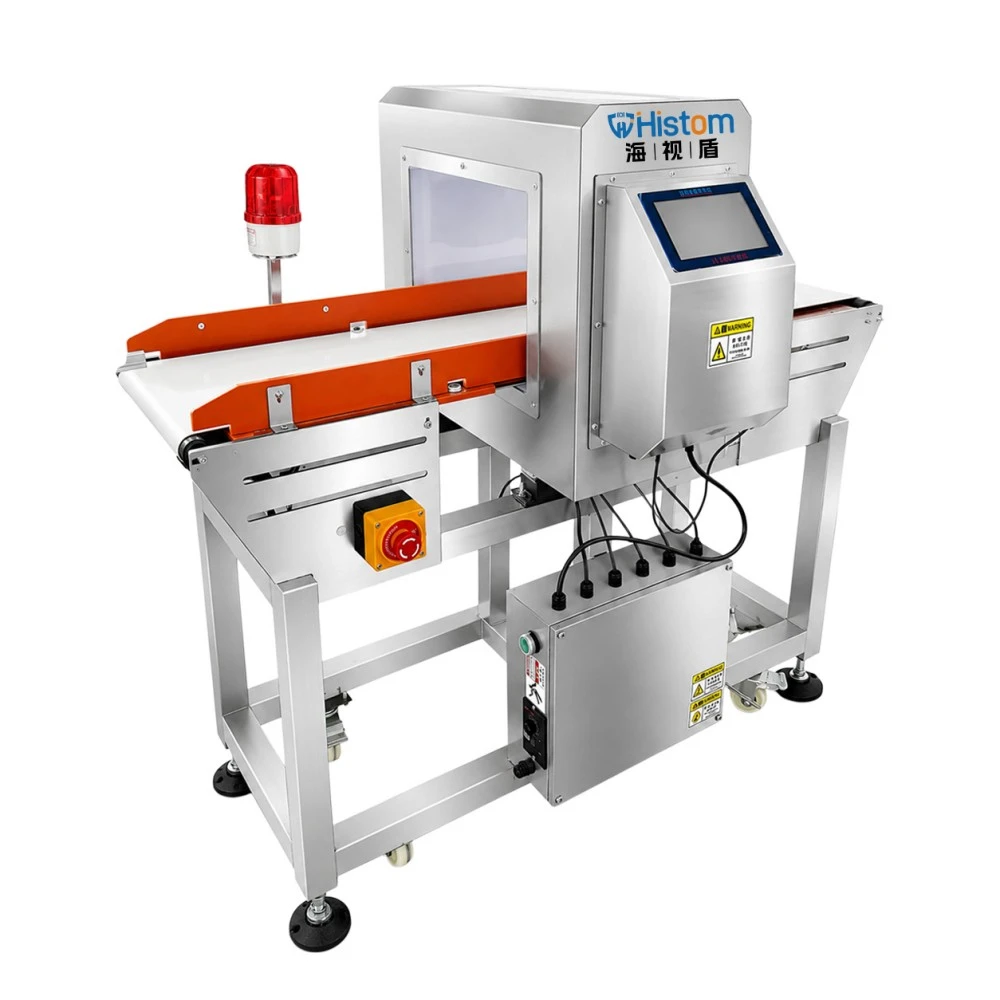

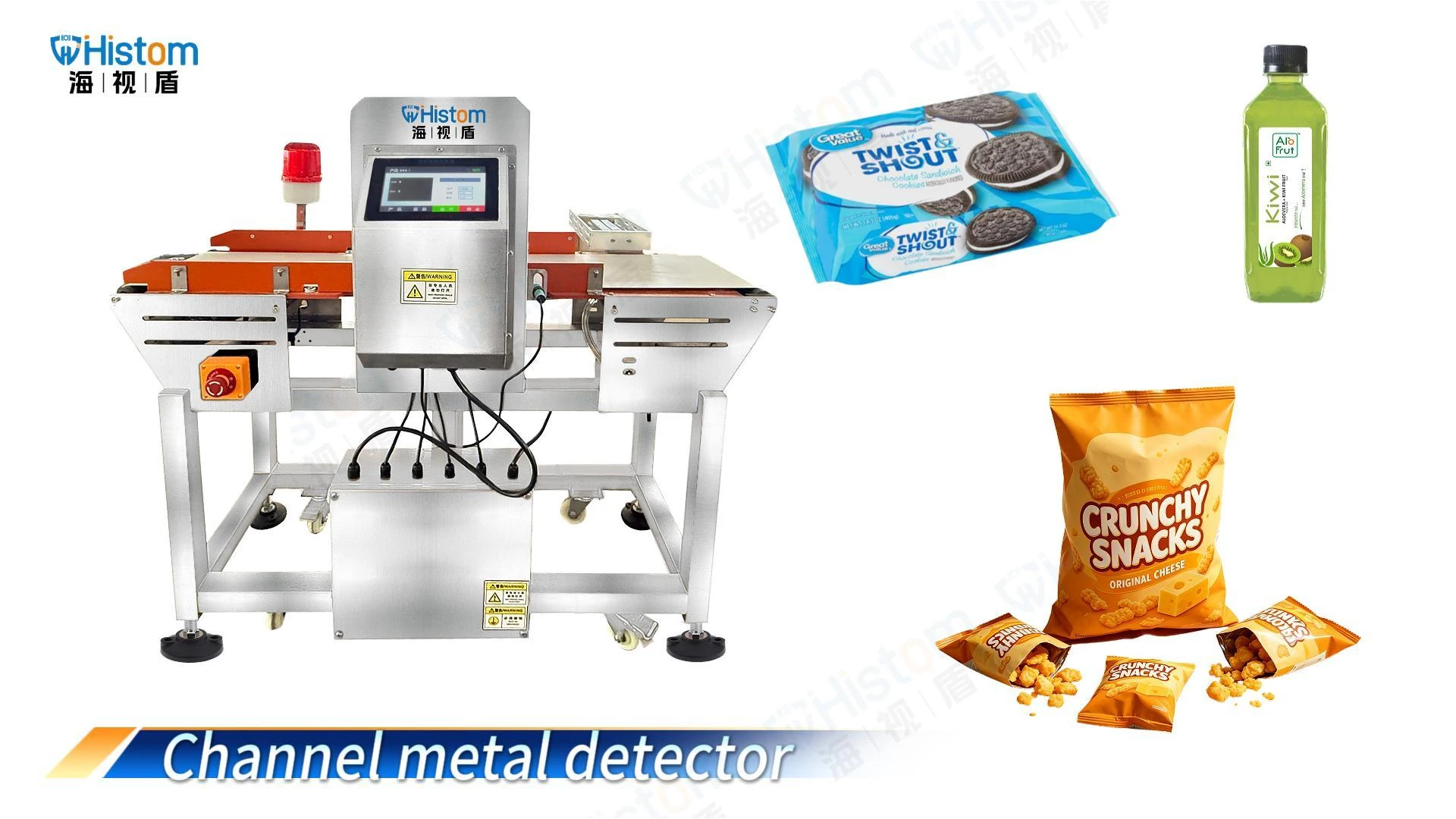

وصف المنتج

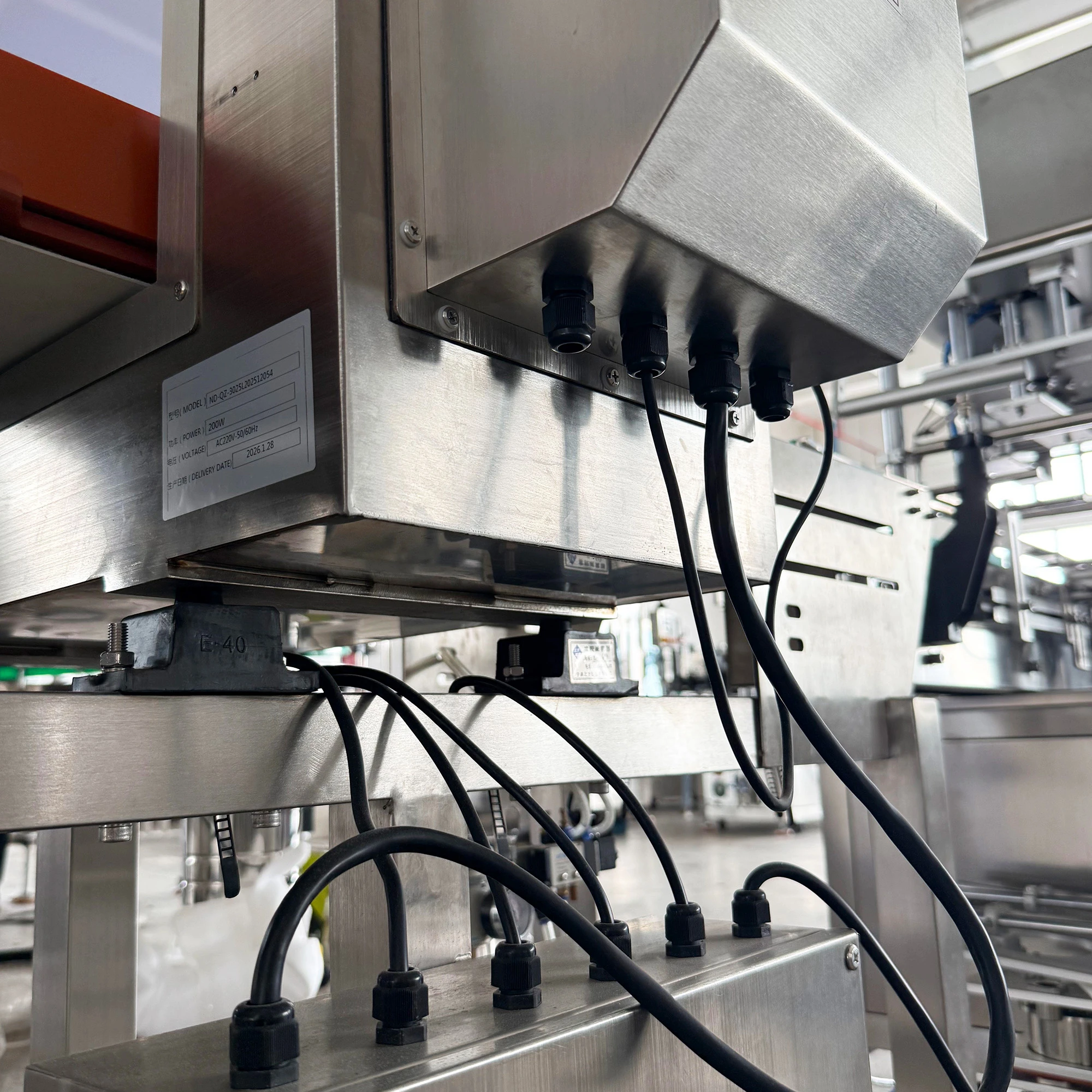

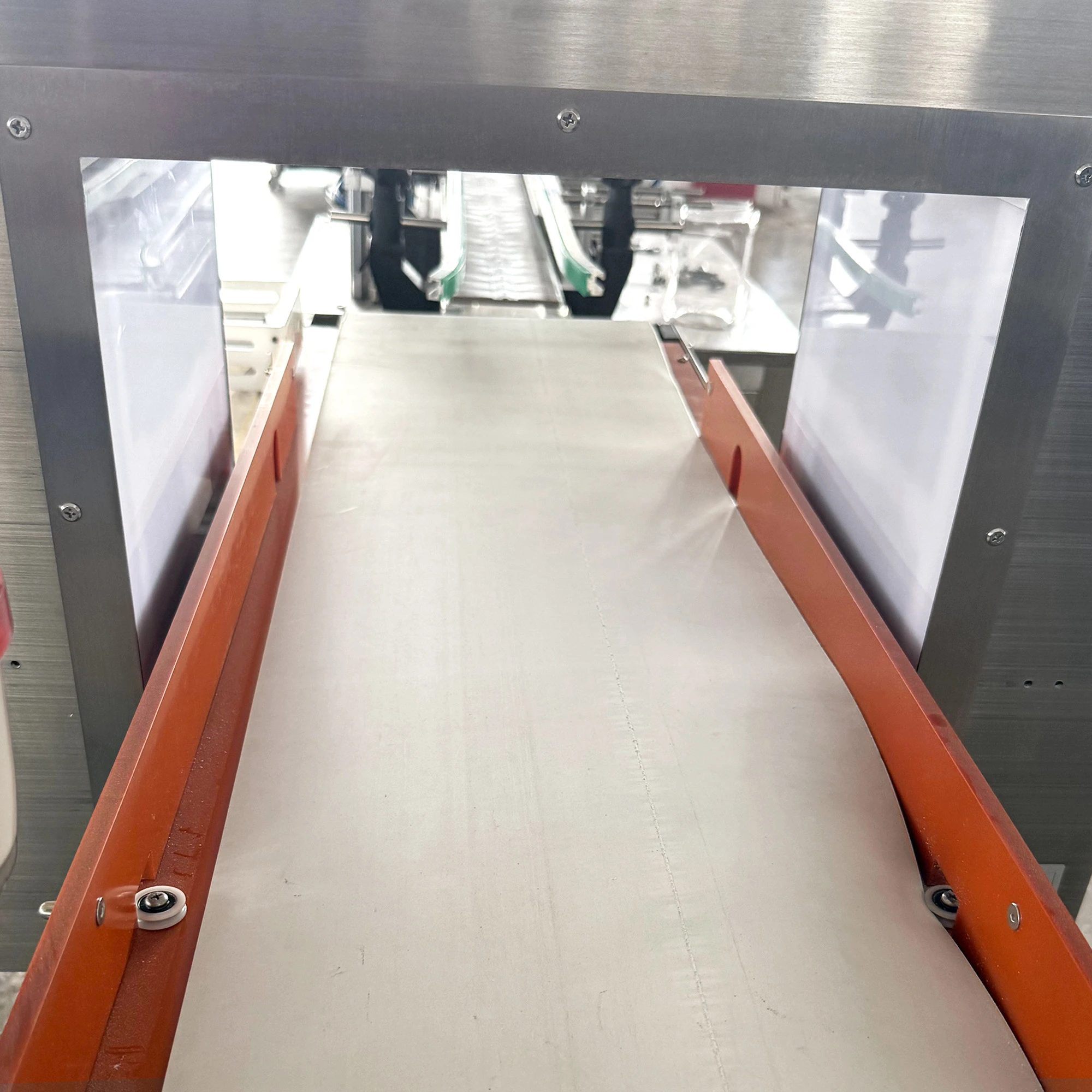

المعدات المستخدمة لاكتشاف ما إذا كانت العناصر تحتوي على ملوثات معدنية، ويتم تطبيقها على نطاق واسع في صناعات مثل تجهيز الأغذية والأدوية والمواد الكيميائية والتعبئة والتغليف. عندما تمر المواد (مثل الغذاء والدواء والتغليف) عبر قناة الكشف، فإن وجود الملوثات المعدنية سوف يتفاعل مع الكاشف الكهرومغناطيسي، مما يولد مجالًا كهرومغناطيسيًا. يقوم نظام التحكم بعد ذلك بتحديد وجود الأجسام المعدنية بناءً على العتبة المستلمة ويقوم بتشغيل آلية الإنذار. وهذا يضمن جودة المنتج وسلامته، ويمنع دخول الملوثات المعدنية إلى السوق.
ميزات المنتج
الدقة: حديدية 0.8 مم، غير حديدية 1.0 مم، ستانلس ستيل 1.5 مم
لن يسبب الحث الكهرومغناطيسي أي ضرر مادي للعناصر التي يتم فحصها.
يتم وضع الكاشف الكهرومغناطيسي في وعاء بشكل متكامل، مما يوفر أداءً مستقرًا وقدرة قوية على مقاومة التداخل.

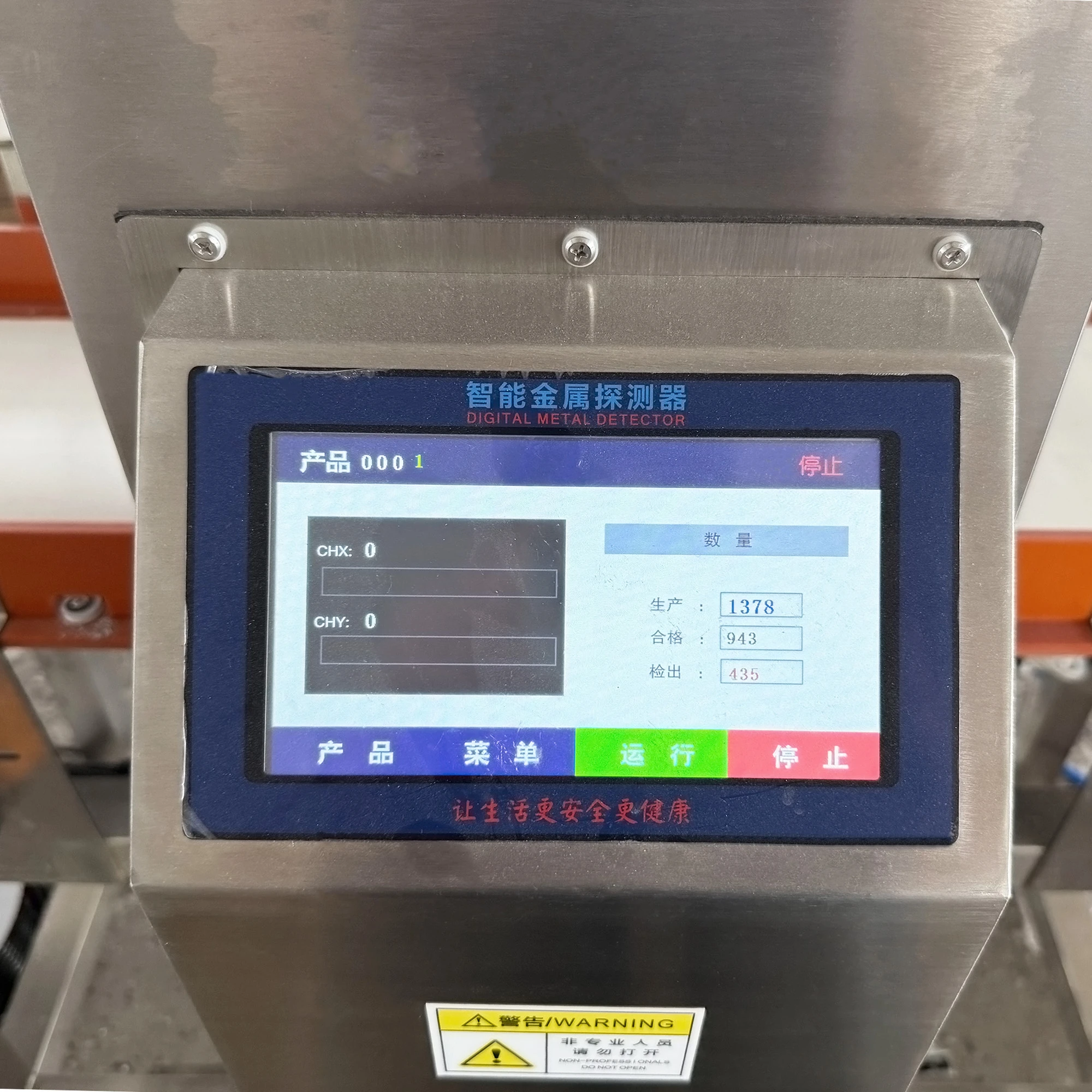

نظام ذكي مزود بوظيفة التعلم والذاكرة التلقائية الحساسة، قادر على تخزين البيانات لما يصل إلى 100 منتج.
يمكن تجهيزه بجهاز رفض حسب متطلبات المستخدم.
مبدأ العمل
يعمل جهاز الكشف عن المعادن وفقًا لمبدأ الحث الكهرومغناطيسي، ويستخدم ملف إرسال داخلي لتوليد مجال مغناطيسي متناوب عالي التردد، في حين يحافظ ملفان استقبال ملفوفان بشكل متقابل على كلا الجانبين على التوازن الكهرومغناطيسي في الوقت الفعلي (إشارة صفر)؛ عندما يمر منتج ملوث بالمعادن عبر نفق الفحص، فإن النفاذية المغناطيسية العالية للمعادن الحديدية أو تأثير التيار الدوامي المستحث داخل المعادن غير الحديدية يعطل هذا التوازن على الفور، مما يتسبب في التقاط ملفات الاستقبال لإشارة تفاضلية خافتة للجهد يتم إرسالها إلى معالج DSP، مما يؤدي إلى تشغيل آلية الرفض النهائية (مثل طائرة هوائية أو دافعة) خلال ميلي ثانية لاعتراض المنتج المعيب والقضاء عليه بدقة.
مواصفات المنتج
|
نموذج |
إتش إم دي-30 |
إتش إم دي-40 |
إتش إم دي-50 |
اتش ام دي-60 |
|
|
عرض الممر |
300 ملم |
400 ملم |
500 ملم |
600 ملم |
|
|
ارتفاع الممر |
100/150 ملم |
100/150 ملم |
150/200 ملم |
200 ملم |
|
|
سرعة النقل |
30 م/دقيقة |
||||
|
حساسية |
FE |
0.8/1.0 ملم |
0.8/1.0 ملم |
1.0/1.5 ملم |
1.5 ملم |
|
غير المالي |
1.0/1.2 ملم |
1.0/1.2 ملم |
1.2/1.5 ملم |
2.0 ملم |
|
|
SUS304 |
1.5 ملم |
1.5 ملم |
1.5/2.0 ملم |
2.5 ملم |
|
|
عملية |
زر |
||||
|
الرافض |
انفجار الهواء / دافع / ذراع التأرجح / الوجه لأسفل / رفض التحويل |
||||
|
مزود الطاقة |
تيار متردد 220 فولت ±10% 50 هرتز(60 هرتز) |
||||
|
الإعداد المسبق للمنتج |
100 |
||||
|
اتجاه العملية |
في مواجهة الآلة، من اليسار إلى الداخل وإلى اليمين إلى الخارج |
||||
|
مصدر الهواء الخارجي |
0.6-1 ميجا باسكال |
||||
|
واجهة ضغط الهواء |
Φ8mm |
||||
|
بيئة العمل |
درجة الحرارة: 0 درجة مئوية ~ 40 درجة مئوية، الرطوبة: 30% ~ 95% |
||||
|
المواد الرئيسية |
الفولاذ المقاوم للصدأ SUS304 |
||||

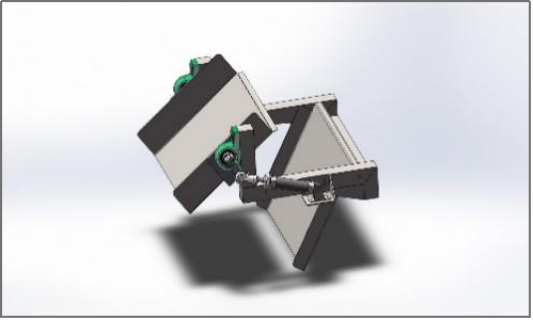

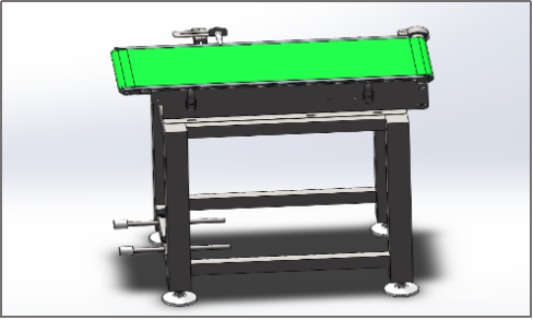

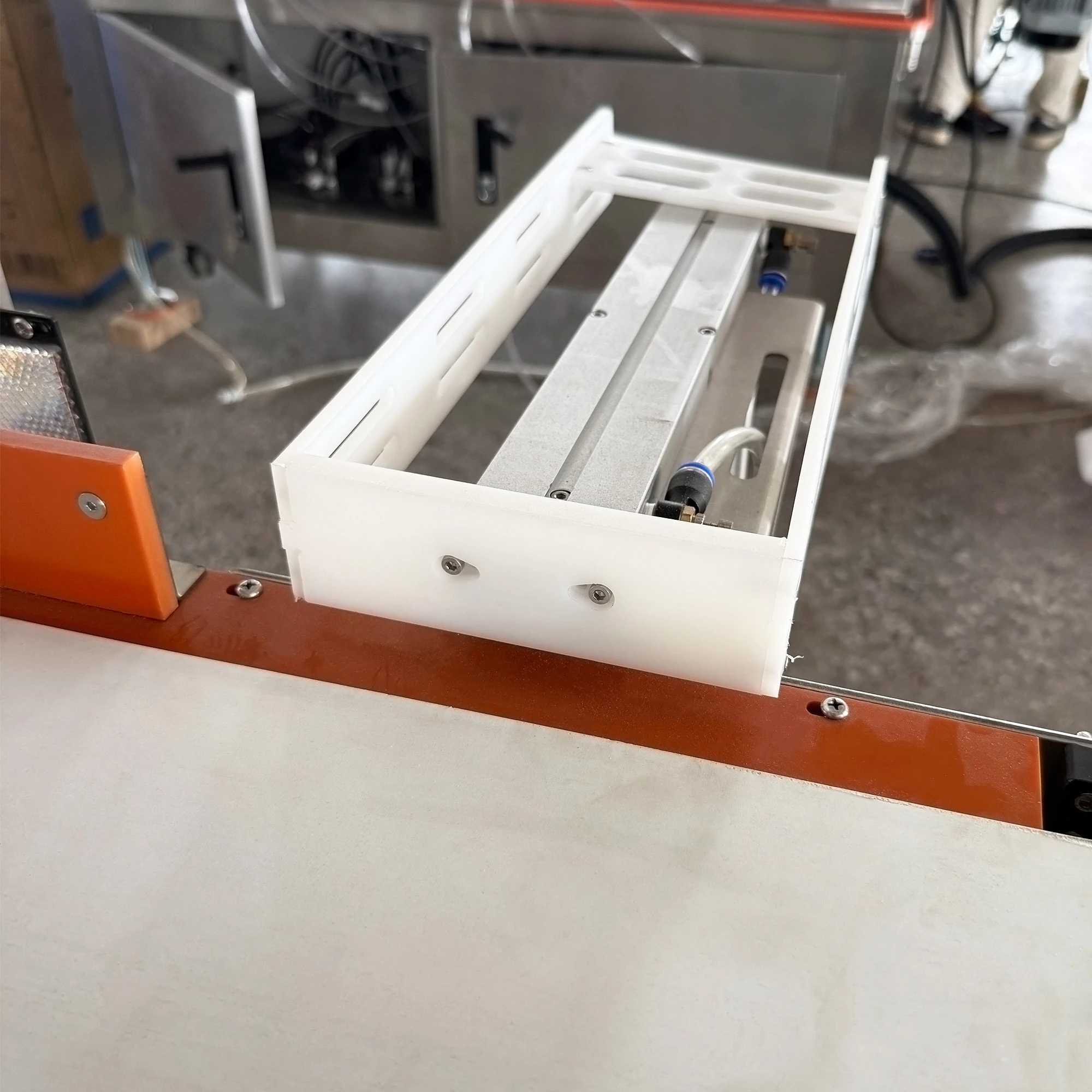

نظام الرفض (اختياري)

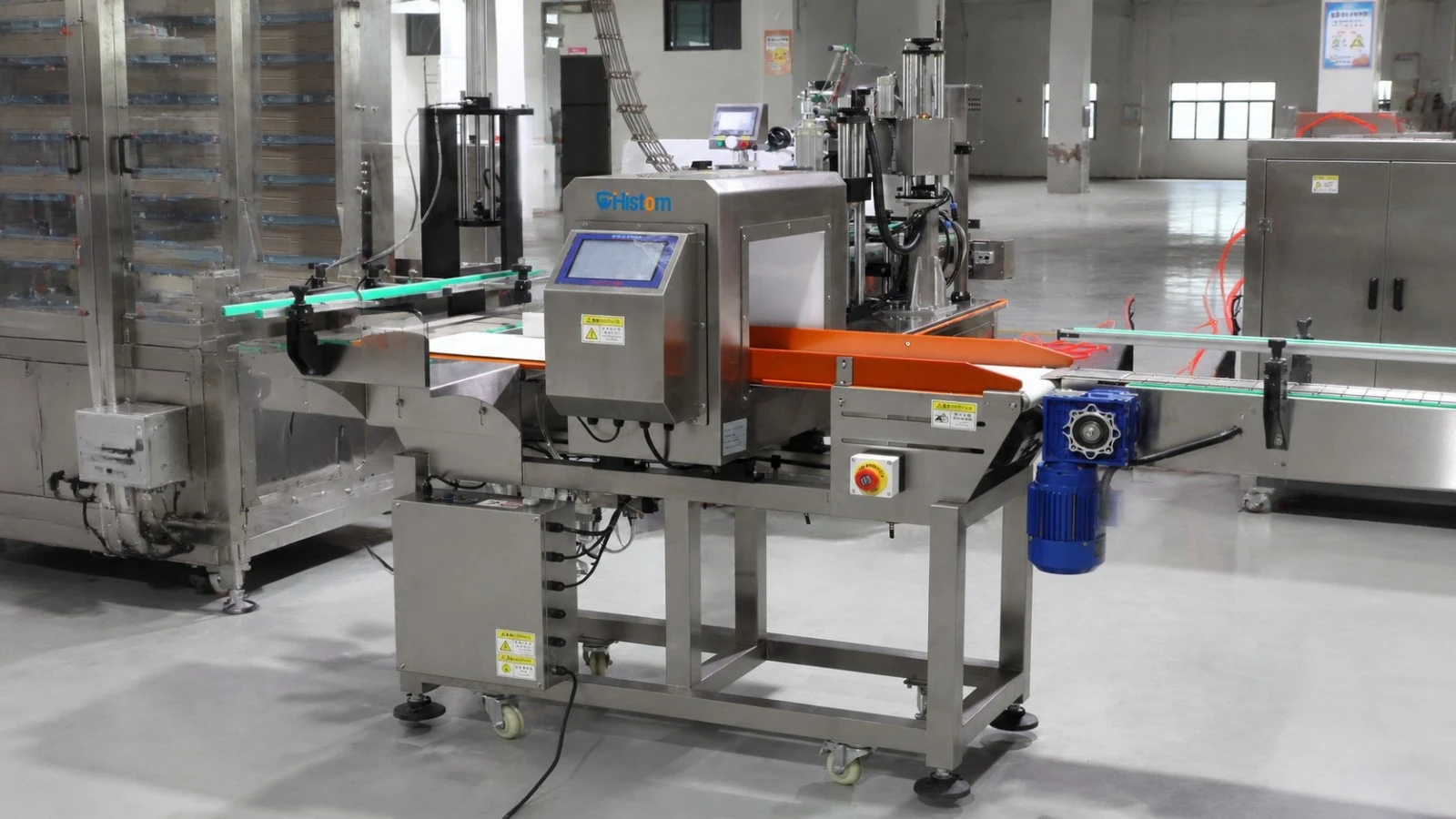

جهاز كشف المعادن لإنتاج الأغذية
